第１章　ファサードの概形をコントロールジオメトリに設定する

マリオネットオブジェクトのコントロールジオメトリにパネルのファサードの概形を登録します。

マリオネットオブジェクトでは、オブジェクトの概形(ベースとなる図形)をひとつ登録することができます。 ここではパネルのファサードの概形をコントロールジオメトリに登録します。

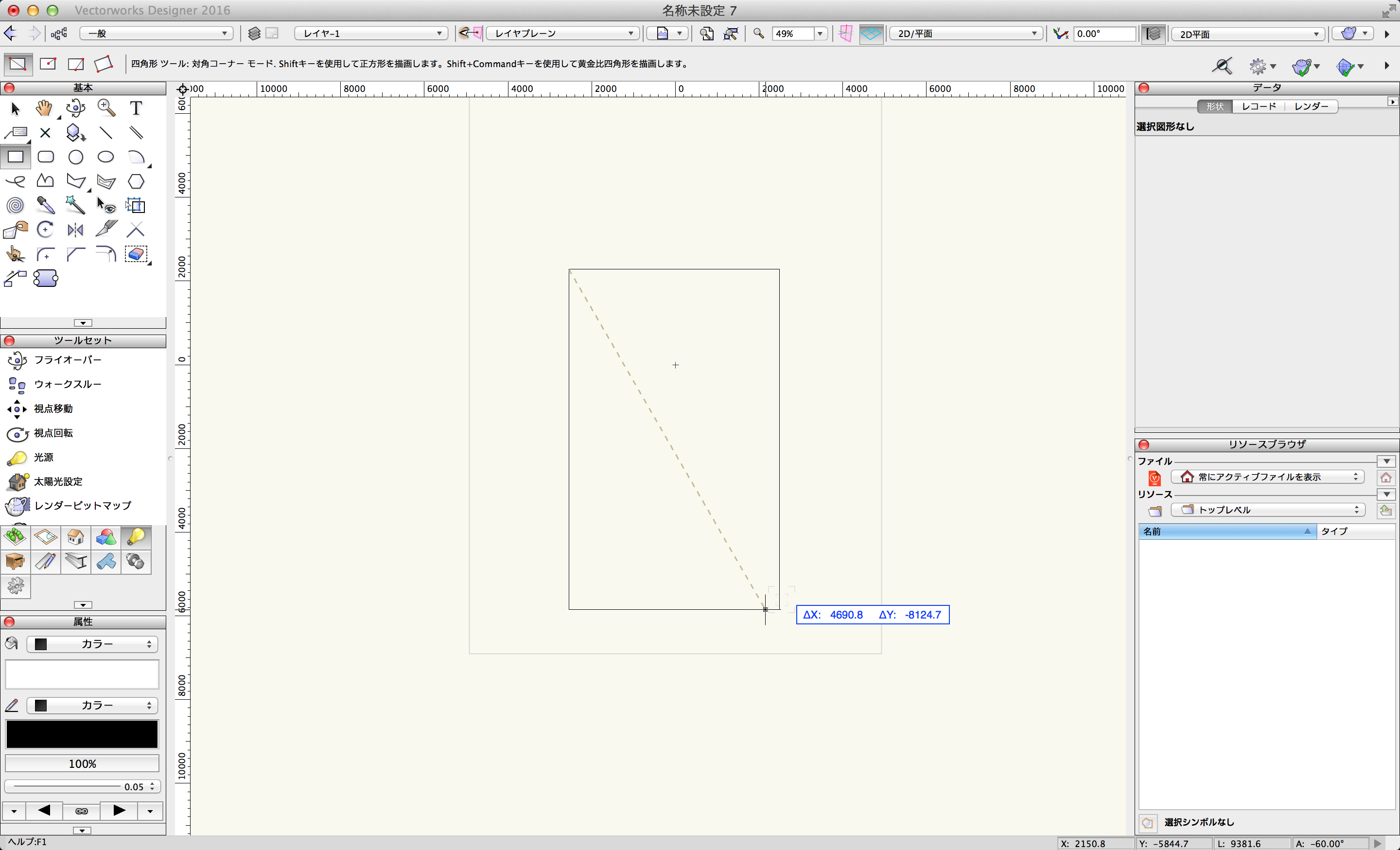

四角形または多角形でファサード概形を図面上に作図します。

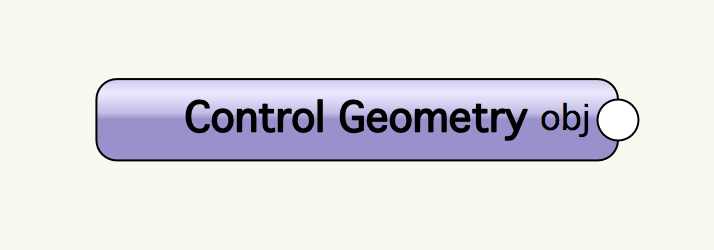

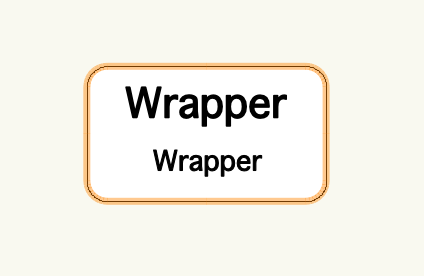

マリオネットツールで入力関数カテゴリから「ControlGeometry」ノードを図面上に配置しラッパーノードに変換します。

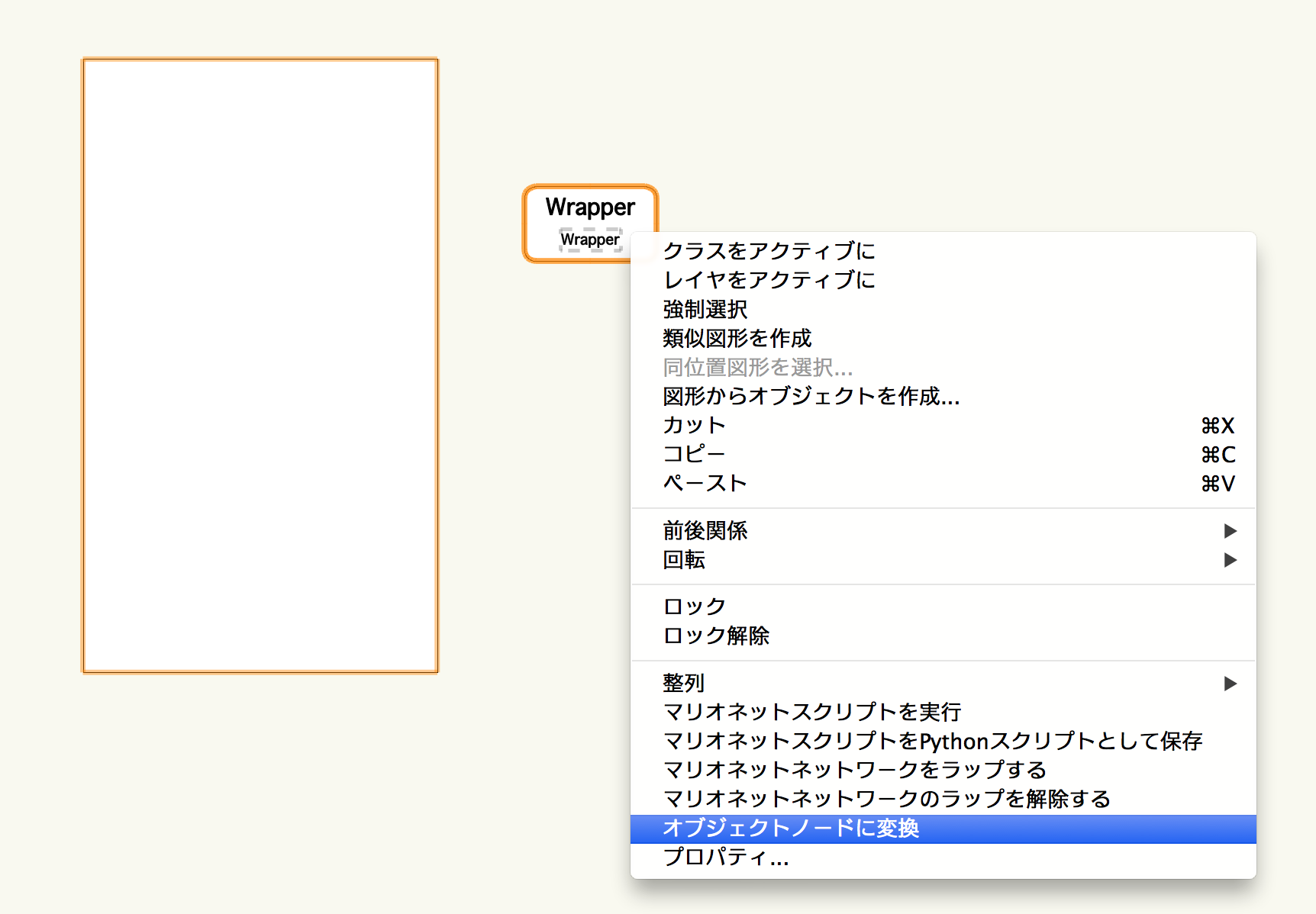

ラッパーノードと概形の図形を同時に選択し、右クリックでコンテキストメニューを開き「オブジェクトノードに変換」を実行します。

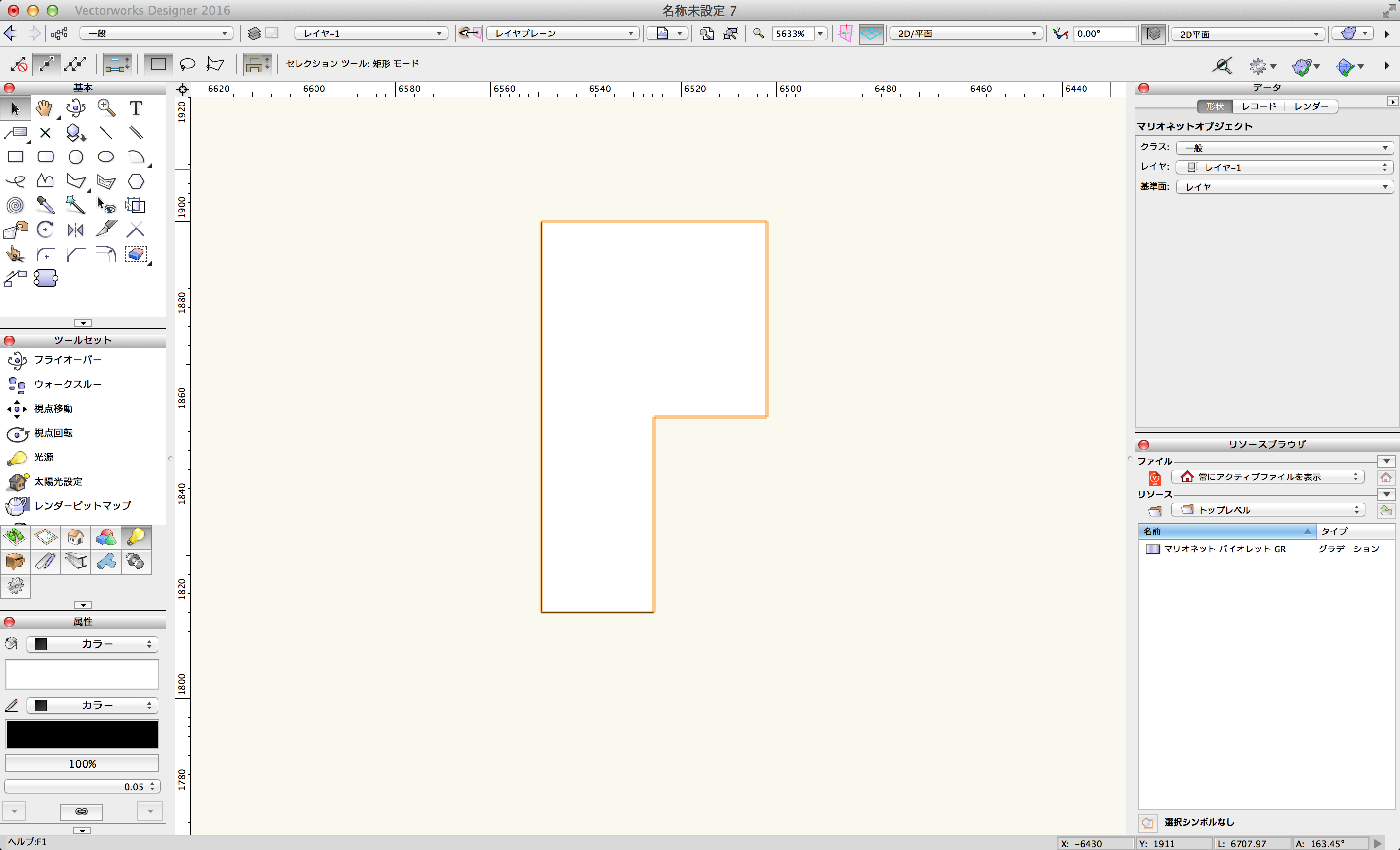

マリオネットオブジェクトができました

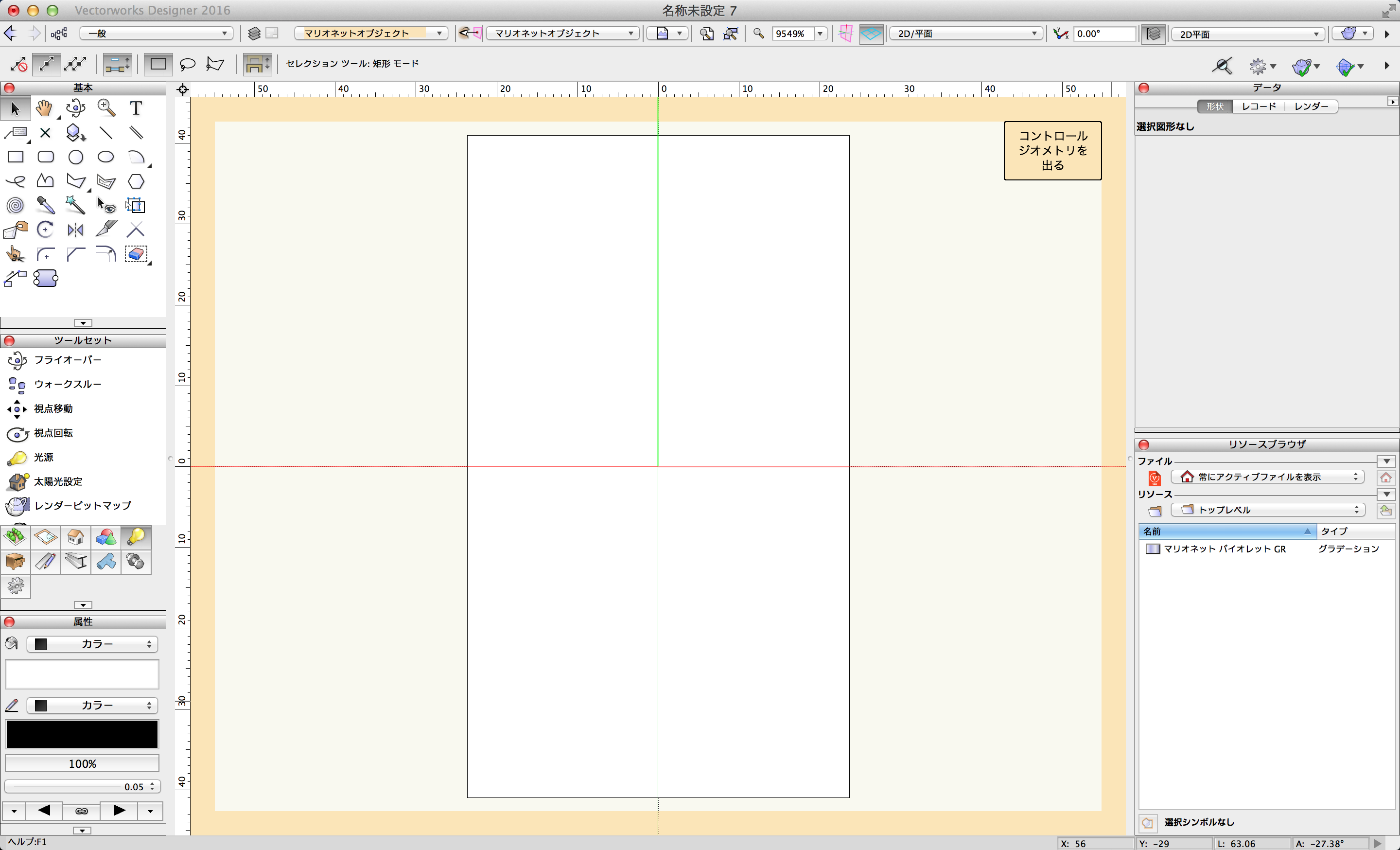

マリオネットオブジェクトを右クリック「コントールジオメトリを編集」を実行し、ファサードの概形が登録されていることを確認します。

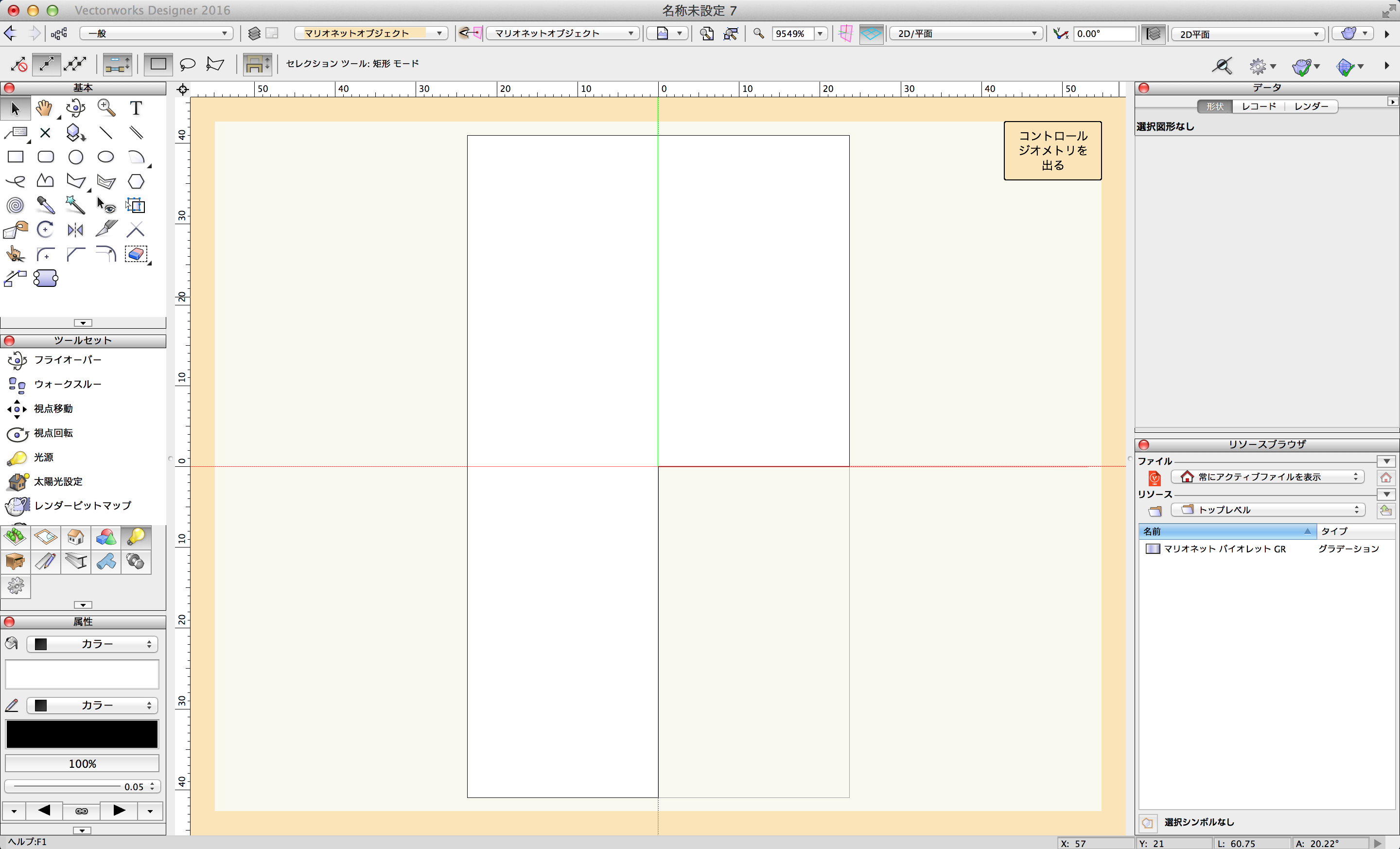

試しにコントールジオメトリの編集画面で図形を編集すると、マリオネットオブジェクトの見た目に反映されます。

これでコントロールジオメトリの設定は完了です。
