集中管理される図面の構成要素(オーガナイザ)

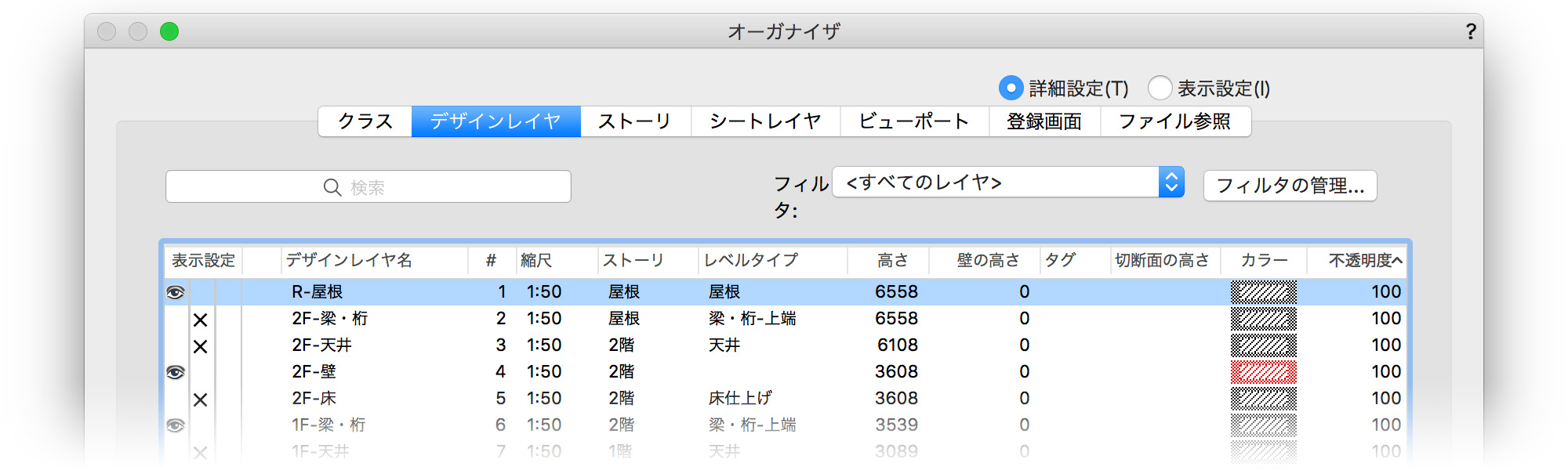

DXF、DWG、DWFの画層と互換のある「クラス」をはじめ、「デザインレイヤ」、「シートレイヤ」、「ビューポート」、「ストーリ」など、図面を構成する情報は「オーガナイザ」ダイアログボックスで集中管理されています。図面構成情報が集約されているため、各情報にすぐにアクセスできます。

オーガナイザで管理できる情報
  • クラス、デザインレイヤ、シートレイヤの図面構造情報
  • 天井/床/スラブ等のストーリ(階高)情報 (D/Aのみ)
  • ビューポート、登録画面の画面情報
  • ファイル参照による外部ファイルの参照情報
