Vectorworksは、線を引くだけの道具ではありません。
多くのデザイナー( 設計者 )は、作品を想像し、如何に具現化するかを考えます。Vectorworksは、デザイナーの自由な発想をかたちするために必須な要素を持ち合わせています。
例えば2D。白い紙に鉛筆やペン、マーカーなどでスケッチを描くように、Vectorworksは誕生した当初から白い画面を持ち、イラストソフトのような使い勝手と自由なグラフィクス表現性能を保持しています。

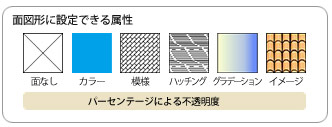

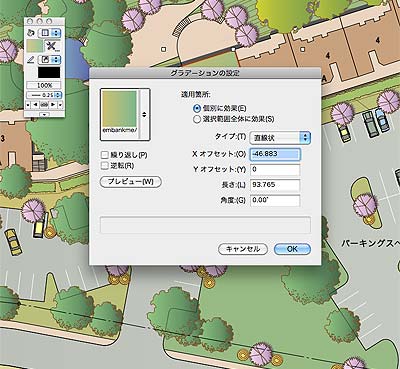

さらに、作図する図形は線はもちろん、面情報を持たせる事ができ、面の属性として色/ハッチングだけでなく、グラデーションや写真などのラスターイメージを設定でき、透過させる事も可能です。
簡単なモデリング機能の一例
二次元作図しか行った事がないデザイナーにとって、3Dは大きなハードルです。
しかし、Vectorworksでは直線一本、面図形一つからでも簡単にモデル化できます。
( < 左のムービーをご覧下さい )
さらに、高度なモデリング機能や、2Dと3Dを同時に生成できる建築ツール(壁/建具等)を組み合わせば、短時間にモデリングを行え、デザイナーの発想した自由な形を3D表現する事が可能です。
Vectorworksは、CADの基本性能を抑えながら「CADを超えた2Dグラフィックス性能」や「使い勝手の良いモデリング機能」によって、容易に"想いをかたちに"できるため、自由な発想を持つデザイナーにとって最適なソリューションです。
その他のデザインワークサポート機能紹介ムービーを見るにはこちらをクリック。
瞬時にズームするルーペ機能
容易な画面回転操作
図形拘束
参照PDFへのスナップ
自由なハッチング機能
VectorworksBIMによる図面生成

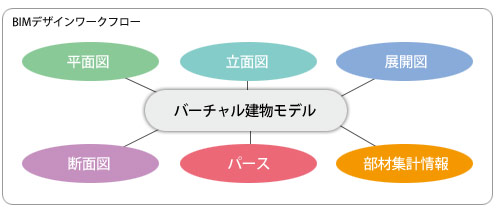

昨今、各所で叫ばれる" BIM (ビルディングインフォメーションモデリング)"では、従来の設計ワークフロー( 2D図面から3Dモデル/パースなどを作成 )とは異なり、3Dモデルから2D図面/積算情報/パースなどを生成します。
" 3Dモデルの作成 "と聞くと一見CGソフトでパースを描くプレゼンテーションのイメージが強いと思われがちですが、" バーチャルに建物を建てる "のがBIM本来の考え。既に建物としての情報を持ったバーチャルモデルからは、必要要素(各種平面図/展開図/断面図/部材情報/プレゼンパース)の生成を容易に行う事ができ、さらに必要な詳細要素を作図する事も可能です。作図効率が上がると共に、連動したデータは設計変更にも柔軟に対応できる、それがビルディングインフォメーションモデリングです。
この手法は、2Dのみの図面からは行えません。つまり2D-CADでBIMデザインを実現する事はできないという事になります。
Vectorworksは、これらデザインBIMを実現するCAD製品です。( Architect/Designer )
凸凹壁の作成機能
※Architect/Designerの搭載機能です
さらに、Vectorworksには、BIMデザインワークをより快適にするための支援機能が豊富に搭載されています。その一部をご紹介しましょう。
壁オブジェクト

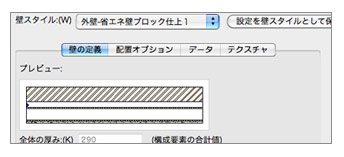

壁オブジェクトは詳細な壁構成を表現します。構造表現は壁スタイルとして登録もできます。
さらに2次元と同時に3次元モデルを生成でき、直線/曲線的な単純壁だけでなく凹凸表現も実に簡単です。
( > 右のムービーをご覧下さい )
コーナー窓生成機能
※Architect/Designerの搭載機能です
コーナー窓オブジェクト
階段や窓オブジェクトでも、様々な形状を簡単に作成する事が可能です。もちろん、2次元表現と3次元表現を同時に生成します。
さらに、窓オブジェクトでは、コーナー付近の2つの窓を簡単にコーナー窓として簡単に生成する事ができます。
生成した窓のコーナー部分はFIXガラス、枠、方立からスタイルを選ぶ事ができ、変更もデータパレットで簡単に変更できます。
( > 右のムービーをご覧下さい )
その他の建築設計支援機能ムービーを見るにはこちらをクリック。
壁の結合表現コントロール
類似オブジェクト生成
類似図形選択
テクスチャ表現1
テクスチャ表現2
建築/インテリアデザイナーに最適なBIMパッケージ
BIMデザインに土木造園/舞台照明/機械設計支援機能を搭載した最上位製品
ベクターワークス アーキテクト ウイズ レンダーワークス
ベクターワークス デザイナー ウイズ レンダーワークス
○推奨動作環境
Windows版(スタンドアロン)
対応OS:Windows XP(SP3以上)、Vista (SP2以上) 、7|CPU:2GHz以上のIntel Core|その他:QuickTime 7.5〜7.6
Macintosh版(スタンドアロン)
対応OS:Mac OS X Leopard(v10.5.7以上) または、Snow Leopard|CPU:Intel Core
推奨搭載メモリ:4GB|HD空き容量:10GB|DVDドライブ|1280×800以上のモニタ解像度(グラフィックボード搭載)
○推奨動作環境
Windows版(スタンドアロン)
対応OS:Windows XP(SP3以上)、Vista (SP2以上) 、7|CPU:2GHz以上のIntel Core|その他:QuickTime 7.5〜7.6
Macintosh版(スタンドアロン)
対応OS:Mac OS X Leopard(v10.5.7以上) または、Snow Leopard|CPU:Intel Core
推奨搭載メモリ:4GB|HD空き容量:10GB|DVDドライブ|1280×800以上のモニタ解像度(グラフィックボード搭載)
「アーキテクト ウイズ レンダーワークス」は、2次元/3次元の汎用作図機能に、今回ご紹介した機能全てを搭載、さらには膨大な建築向けデータライブラリやレンダリング機能を搭載、BIM(ビルディング・インフォメーション・モデリング)デザインを支援する建築業界向けトータルデザインCADパッケージです。
「デザイナー ウイズ レンダーワークス」は、2次元/3次元の汎用作図機能に、今回ご紹介した機能全てを搭載、さらには建築/宅地造園/舞台照明/機械の設計支援機能、建築向けやランドスケープ向け(豊富な植栽イメージ等)の膨大なデータライブラリやレンダリング機能を搭載したVectorworksシリーズ最上位CADパッケージです。
Windows版 / Macintosh版 各375,900円
(税込み)
Windows版 / Macintosh版 各449,400円
(税込み)
より詳しい情報はこちら >>
より詳しい情報はこちら >>
